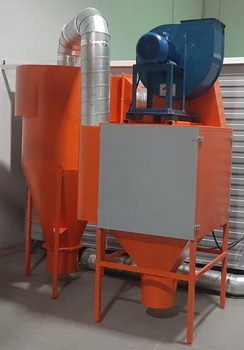

Система рекуперации Циклон

Камера нанесения порошковой краски состоит из рабочей камеры, установки сбора пыли и очистки воздуха (Циклон). Установка сбора пыли и очистки воздуха предназначена для работы на участках нанесения порошковых полимерных покрытий.

Установка очистки воздуха состоит из:

• циклона;
• блока тонкой очистки с бумажными фильтрами.

Циклон камеры напыления

Предназначен для обеспыливания воздуха в производствах нанесения порошковых покрытий и используется в качестве первой ступени очистки. Циклонная установка соединена с камерой нанесения порошка трубопроводом. Принцип действия основан на завихрении воздуха, содержащего порошок, внутри сепаратора. Воздушный поток на скорости около 20 м/с тангенциально поступает в верхнюю часть Циклона, закручивается и продвигается вниз. Центробежная сила выталкивает более тяжелые частицы порошка к внешнему краю воздушного потока, а сила тяжести заставляет их оседать на дно, где они собираются в специальную емкость. Затем извлеченный порошок возвращается в питатель вручную. Поток воздуха далее по трубопроводу направляется к фильтровальной установке. Необходимо отметить, что Циклон является сепаратором, а не фильтром. Поэтому необходимо проводить дополнительную фильтрацию воздуха, выходящего из циклона.

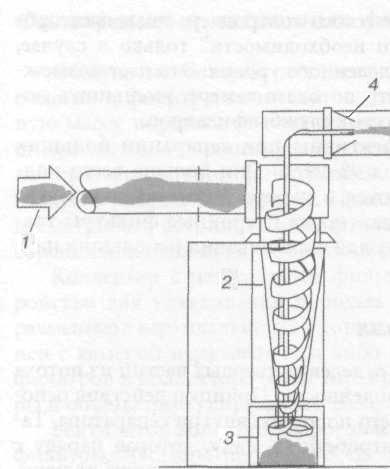

1 - направление порошково-воздушной смеси;
2 - циклон;
3 - ёмкость для сбора порошка;
4 - выход воздуха.

Технические данные:

Диаметр циклона, мм	1100
Диаметр выходного патрубка, мм	250
Высота, мм	2300
Гидравлическое сопротивление, Па	1000
Эффективность улавливания порошковых красок, %	95-98
Производительность, м3	4400

Блок тонкой очистки

Предназначен для обеспыливания воздуха в производствах нанесения порошковых покрытий и используется в качестве конечной ступени очистки.

Технические данные:

Расход воздуха, м3	3600
Объём ёмкости для сбора шлама, м3	0,11
Гидравлическое сопротивление, Па	600
Габаритные размеры, мм	800х800х1700

Агрегат оснащен фильтрующим элементом патронным типа ФЭП и устройством для импульсной регенерации сжатым воздухом. Агрегат состоит из следующих основных частей: корпуса фильтра, центробежного вентилятора, фильтрующего элемента патронного типа ФЭП и устройства для регенерации патрона сжатым воздухом.

С одной стороны имеется съемная дверь для установки патрона. Патрон устанавливается в корпусе на опорные уголки, приваренные по периметру корпуса, и герметично прижимается к ним с помощью уплотнительной резины и специальных прижимных устройств.

Дверь через уплотнительную резину герметично крепится к корпусу с помощью винтовых соединений.

Для сбора пыли в агрегате имеется выдвижной ящик.

На выходе воздуха из агрегата устанавливается комплект конечных фильтров гарантирующий, что частицы порошка крупнее 0,3 мкм будут удалены из потока воздуха и такой очищенный воздух будет возвращен в помещение.

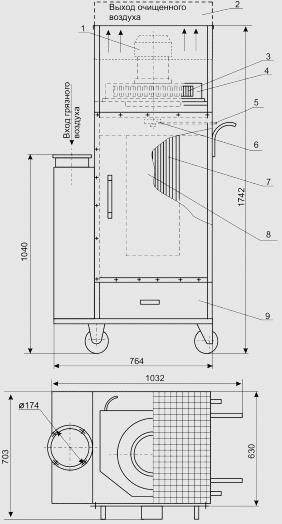

1 - электродвигатель;
2 – дополнительный фильтр;
3 - колесо вентилятора;
4 - корпус вентилятора;
5 - штуцер для подключения сжатого воздуха;
6 - импульсный клапан;
7 - патронный фильтр;
8 - съемная дверца;
9 - ящик для сбора пыли.

Основные технические характеристики циклона

Номинальное напряжение питания, В	380
Частота переменного тока, Гц	50
Номинальная мощность, кВт	5,5
Производительность, м3/ч	5200 - 7500
Разрежение, Па	3500
Давление сжатого воздуха для импульсной продувки фильтров, МПа	0,5 - 0,6
Количество фильтров в блоке тонкой очистки	4
Фильтрация	Двухступенчатая
Степень защиты пульта управления по ГОСТ 14254-96	IP54
Степень очистки воздуха, %	99,8
Габаритные размеры (L×B×H)*, мм:
- циклон (d×h)	1200×2300
- блок тонкой очистки	1200×1000×1650
Габаритные размеры в сборе (L×B×H)*, мм:	2500×1500×2900
