Сушильная печь полимеризации порошковой окраски

У нас можно заказать и купить линию оборудования порошковой покраски любых размеров по выгодной цене:

Г-образный участок порошковой окраски с нижней транспортной системой
(3-метровый участок)

Полукольцевая линия порошковой окраски с верхней транспортной системой
(3-метровая линия)

Кольцевой комплект оборудования порошковой окраски с верхней транспортной системой
(3-метровый комлект)
Цена:
от 800 000 руб.
Цена:
от 1 100 000 руб.
Цена:
от 1 150 000 руб.
Подробнее Подробнее Подробнее

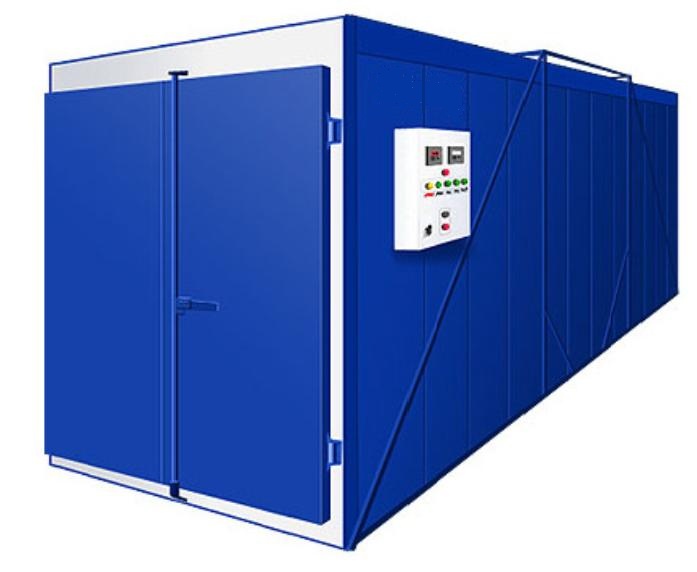

Камера полимеризации

Назначение и устройство камеры полимеризации


Камера полимеризации (печь) предназначена для полимеризации порошковых красок, нанесенных на изделие. Конструкция камеры состоит из сэндвич панелей, заполненных теплоизоляционным материалом. Благодаря этому сохраняется достигнутая температура внутри камеры в течение длительного времени и предотвращаются нагрев наружных стенок и тепловые потери.

Предлагаем купить печь для порошковой покраски (камеру полимеризации порошковой краски) по цене производителя. В комплект входит:
• сборный металлический каркас;
• термоблок;
• воздуховод;
• пульт управления;
• вентилятор вытяжки.

Проем для загрузки изделий закрывается теплоизолированными дверями, на которых установлены, по периметру, термостойкие резиновые профили и снабжены запорным механизмом.

Нагрев камеры полимеризации (печи) осуществляется отдельным термоблоком, который отдельно монтируется к камере. Конструкция термоблока позволяет быстро производить профилактику нагревательных элементов и замену выработавших свой ресурс ТЭНов. В случае если объёмы производства на вашем предприятии выросли и вам потребуется увеличить рабочий объем камеры полимеризации, особая конструкция изделия из сэндвич панелей, разработанная нашими специалистами, позволит просто и быстро добавить недостающий объем.

Термоблок, подключенный к камере полимеризации, осуществляет принудительную конвекцию воздуха для создания равномерной температуры внутри камеры.

В случае особой необходимости (например, в случае ограниченной площади на производственном окрасочном участке) ТЭНы могут быть установлены в боковых стенках камеры и закрыты теплоотражающими экранами. Однако в этом случае усложняется эксплуатация оборудования (профилактический и текущий ремонт - замена выработавших свой ресурс ТЭНов) , а также усложняется конструкция и удорожается изготовление такой камеры.

Процесс полимеризации порошковой краски происходит следующим образом:
• через дверной проем в камеру полимеризации по транспортной системе загружается загрузочная тележка с изделиями с нанесенной на них порошковой краской. Двери печи полимеризации закрываются и запираются специальным механизмом.
• при помощи пульта управления включается термоблок, и начинается нагрев камеры.
• терморегулятор пульта управления камеры полимеризации настраивается на нужную температуру, в зависимости от типа порошковой краски. При достижении температуры в камере 130°С - 140°С порошковая краска начинает выделять летучие вещества в виде дыма. Для удаления из камеры этих веществ автоматически включается вентилятор вытяжки, который настроен на работу в течение 10 секунд с паузой в работе 5 минут.


При достижении температуры внутреннего объема на 5°С - 10°С ниже заданной отключается I группа ТЭНов;

При достижении заданной температуры отключается II группа ТЭНов и включается реле времени, которое настраивается соответственно на 20, 10 или 5 минут.

После выхода камеры полимеризации с заданного режима выключаются ТЭНы и вентилятор рециркуляции воздуха, включается вентилятор вытяжки и звуковая сигнализация. При необходимости, вентилятор вытяжки в печи включается в любое время до или после режима полимеризации (180° С) переводом рукоятки переключателя в режим "Руч".



Пульт управления камерой полимеризации

Пульт управления камерой полимеризации в комплексе с термоэлектрическими датчиками позволяет автоматически управлять процессом полимеризации порошковой краски. Вследствие того, что категории участка полимерных покрытий по взрывопожарной и пожарной опасности соответствует В-IIa согласно ПУЭ, пульт управления выполнен со степенью защиты IP54 и может быть установлен непосредственно на камере полимеризации или рядом с ней на стене.



Рабочие характеристики камеры полимеризации (печи):

• камера нагревается из "холодного" состояния до рабочей температуры всего за 30 минут;
• микропроцессорные регуляторы температуры рабочих зон обеспечивают точность температуры до 2°С в рабочем пространстве камеры полимеризации;
• время полимеризации краски отсчитывается автоматически, по окончании процесса камера полимеризации отключается, подается световой и звуковой сигналы;
• время работы разогретой печи составляет 10—30 минут в зависимости от времени полимеризации нанесеной краски и теплоемкости окрашиваемых деталей.

Технические характеристики камеры полимеризации с внутренними размерами 3000х1800х1600:


Рабочий объем камеры, куб.м 8,64
Мощность камеры полимеризации, кВт 40
Время выхода на рабочий режим, мин. 20 - 40
Диапазон рабочих температур, С 120 - 230
Напряжение сети, В 380
Внутренние размеры камеры (глуб.х выс.х шир.) 3000х1800х1600
Габаритные размеры камеры (глуб.х выс.х шир.) 3200х2000х1800

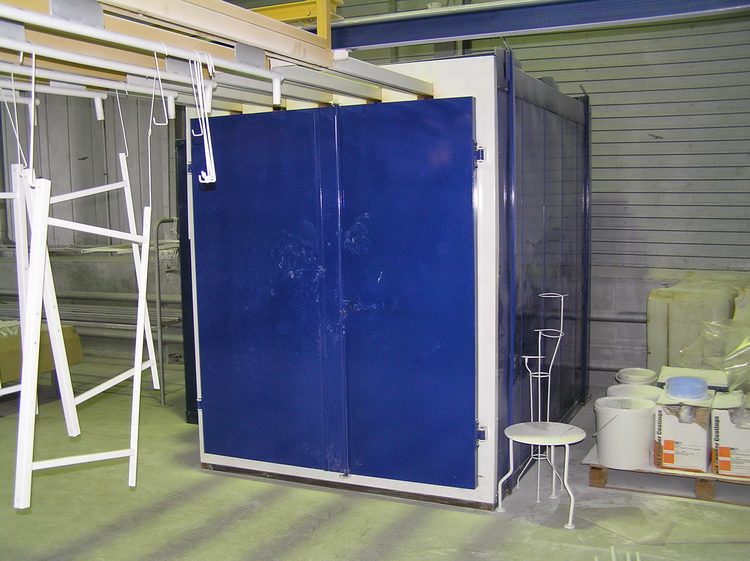

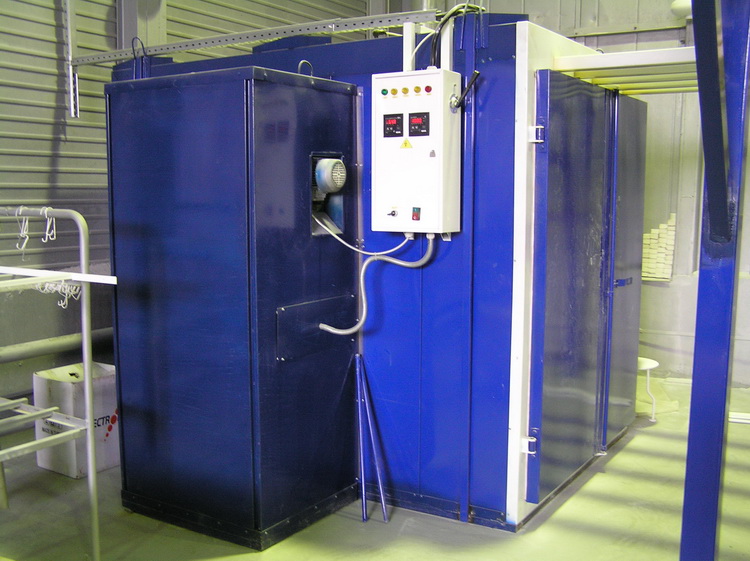

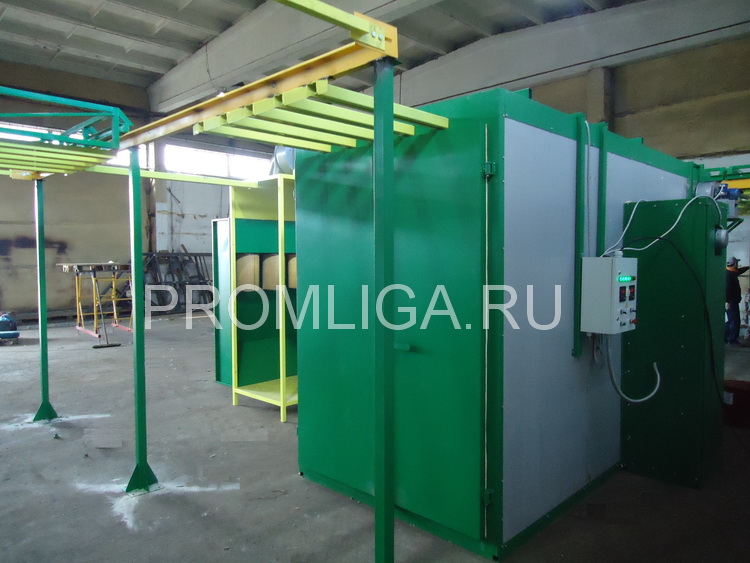

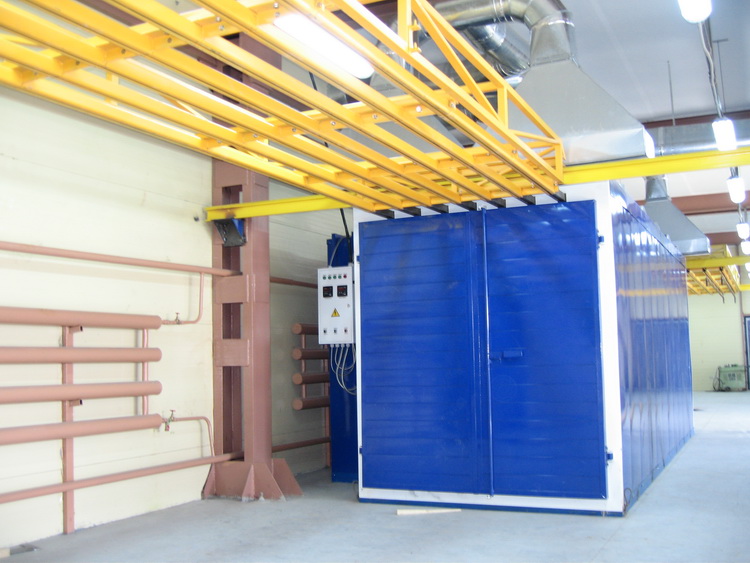

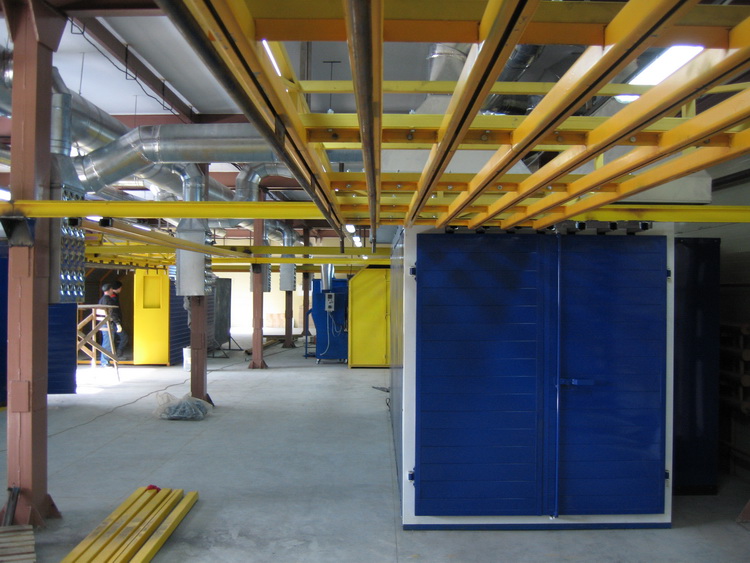

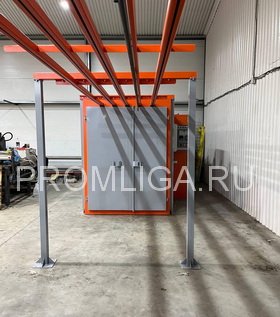

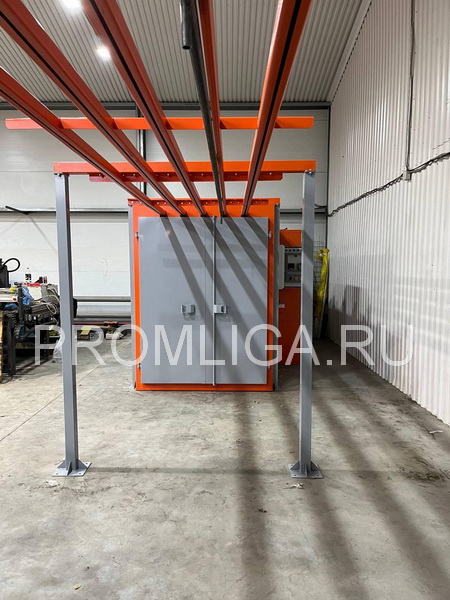

Камера полимеризации и верхняя транспортная система Смонтированное оборудование на действующем предприятии Печь полимеризации Печь полимеризации

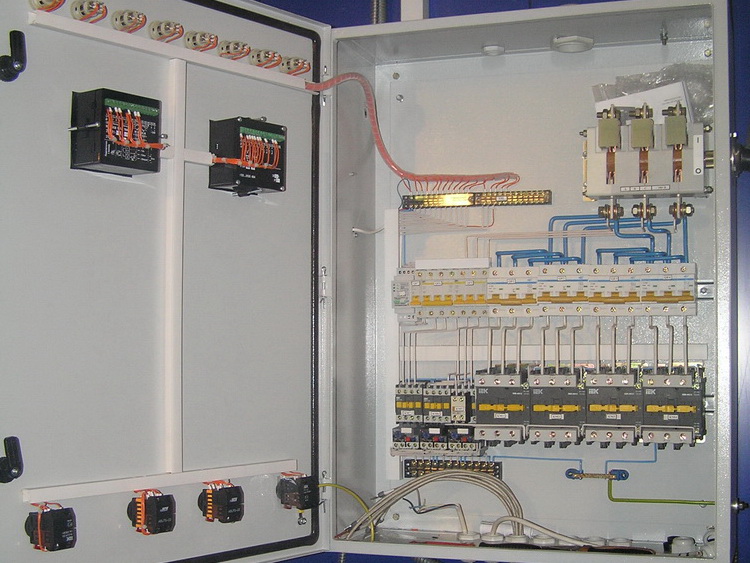

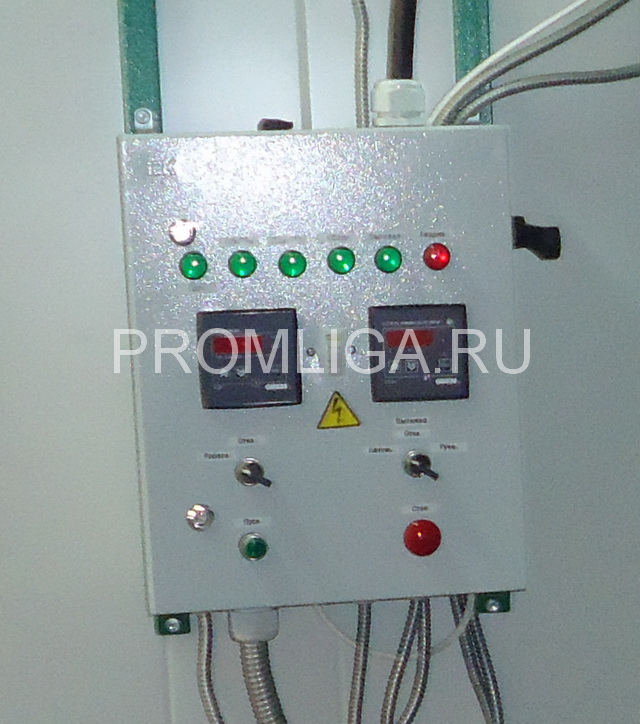

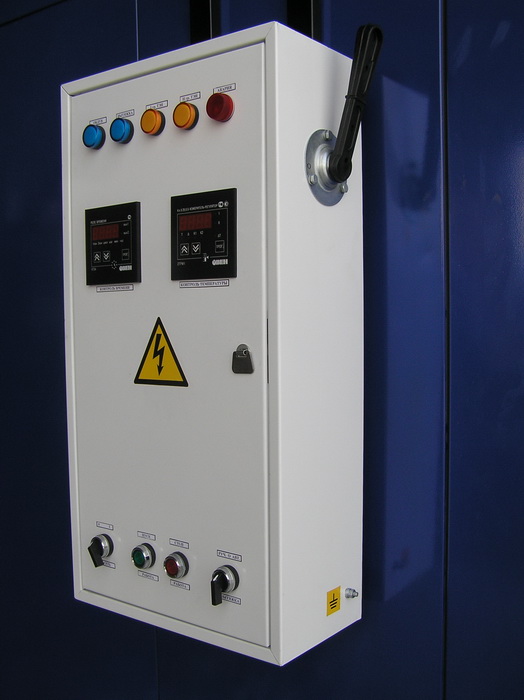

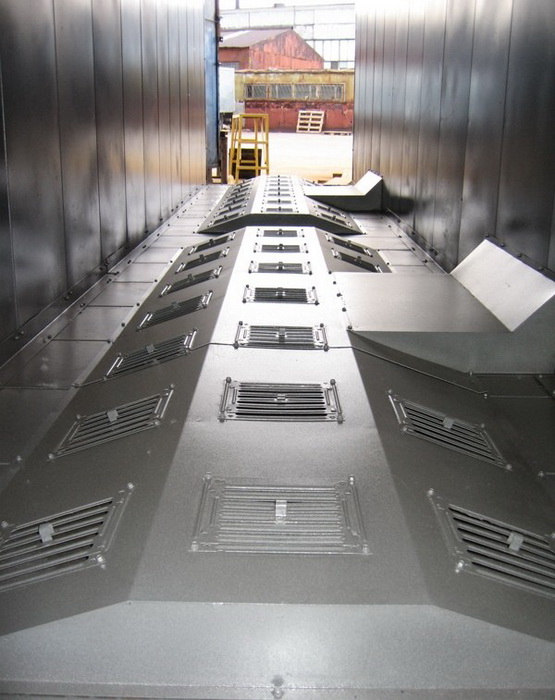

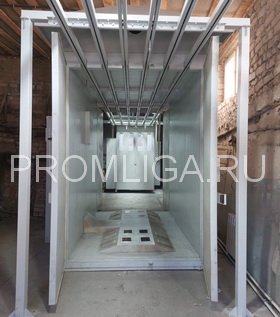

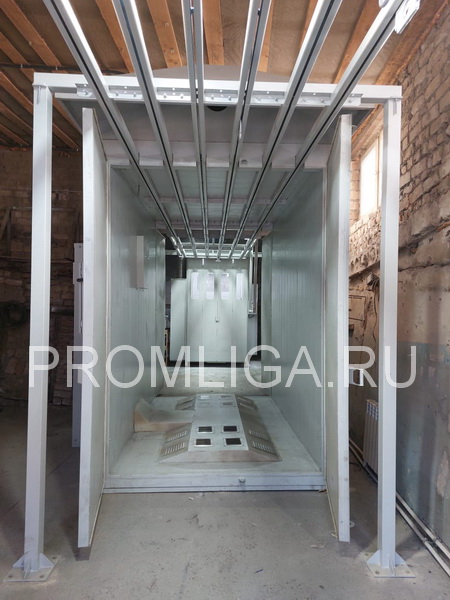

Камера в эксплуатации Пульт управления Камера полимеризации изнутри Пульт

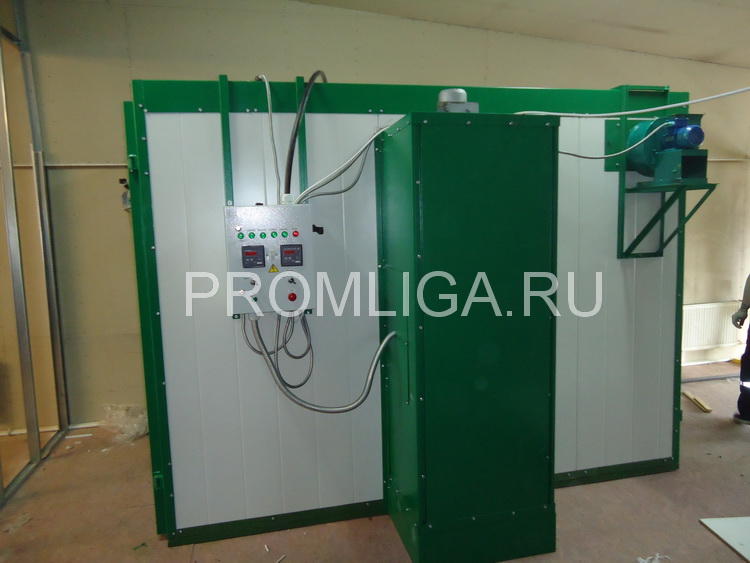

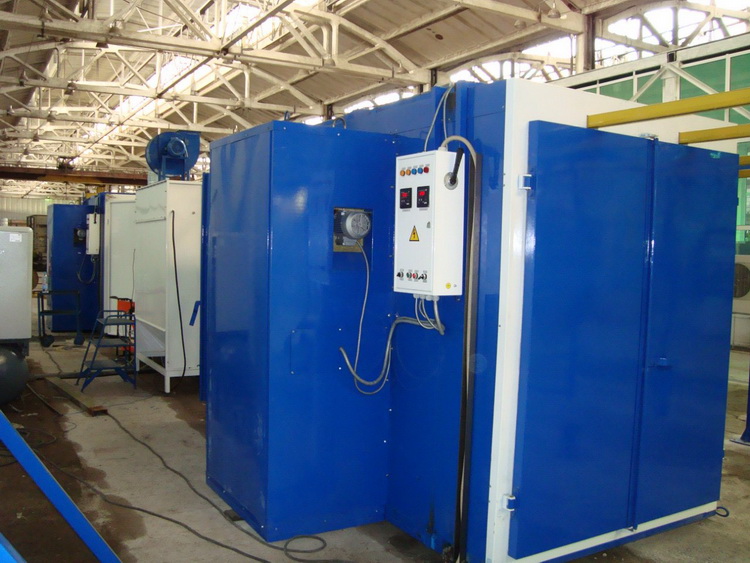

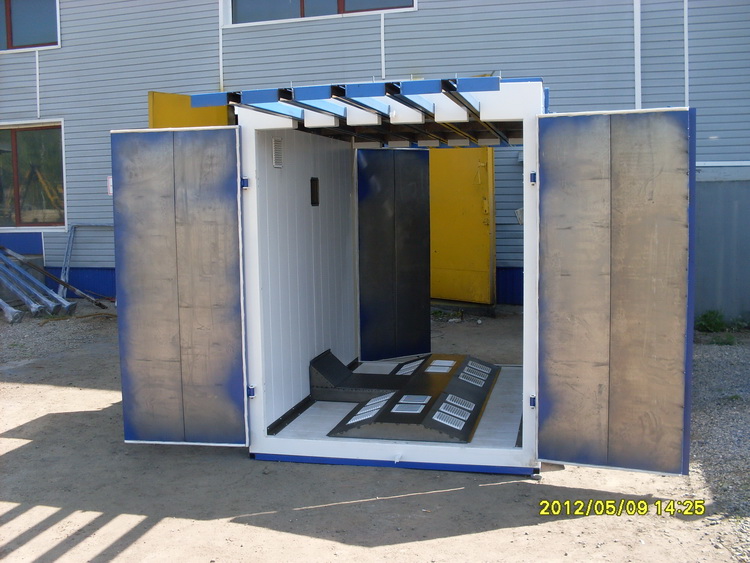

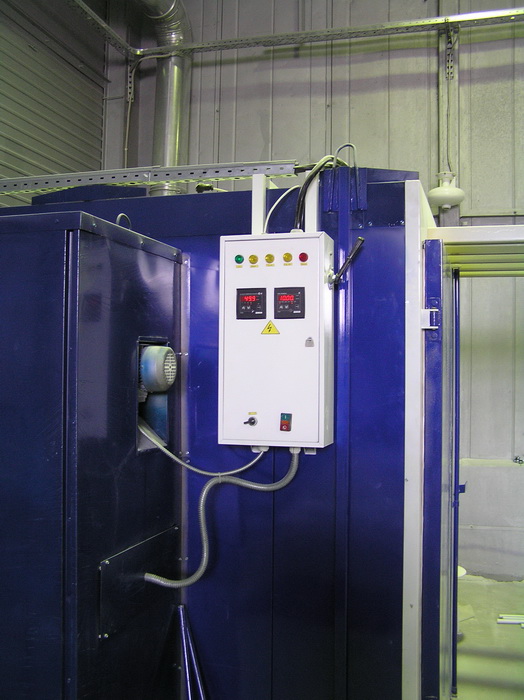

Камера полимеризации изнутри Камера полимеризации, внешний вид Пульт управления камерой полимеризации Камера полимеризации, вид снаружи

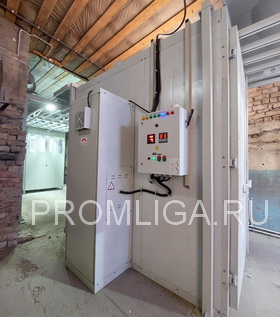

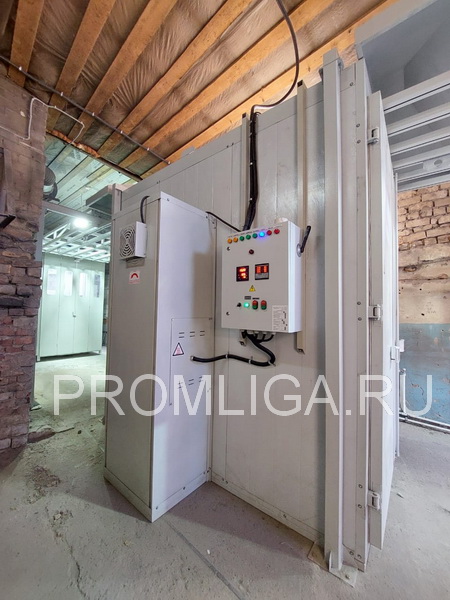

Камера полимеризации

Существует 2 типа камеры полимеризации:
Камера полимеризации тупикового типа
Камера полимеризации проходного типа

За более подробной информацией обращайтесь:
Тел.: 8(919)666-10-33
E-mail: prom-liga@yandex.ru

Здесь вы можете почитать ответы на часто задаваемые вопросы.

Камеры порошковой окраски широко используются для покрытия полимерно-порошковыми материалами металлических изделий, таких как металлические двери и ворота, заборы (заборные секции), решётки, металлические шкафы и ящики, огнетушители и другое пожарное оборудование и инвентарь, автомобильные колёсные диски, различные металлические профили (кровля и т.п.), металлическая мебель (в т.ч. медицинская) и фурнитура, скамейки и другие изделия для благоустройства территорий, оконные профили, канцелярские предметы, различные бытовые приборы, и многие другие металлические изделия, которые требуют окраски и которые выдерживают температуру от 120 до 250 градусов.
